產品概述
       Z41T明桿楔式閘閥是一種自動閥，它是依靠介質的壓力將閘板密封面壓向另 一個方向的閥座密封面，使得兩個密封面緊密重合從而保障密封效果。明桿楔式閘閥 的閘板可做成一個整體，通常稱為剛性閘板;或是改善它的工藝性，從而彌補在加工過 程中出現的偏差，這種閘板稱為彈性閘板。

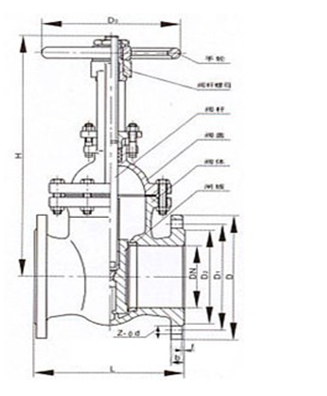

     產品結構圖

特點：
　　1.結構緊 湊，合理的設計方案，使得閥門的剛性好、通道暢通無阻、介質的阻力小;
　　2.密封面的材質選用不銹鋼與硬質合金制造而成，使用的壽命長;
　　3.結構形 式可分為多種，彈性楔式單閘板或是剛性楔式單閘板雙閘板形式等;
　　4.選用 柔性的石墨進行填料，密封可靠，操作方便、靈活;
　　5.驅動方式可選用手動 、氣動、電動、齒輪傳動等。


 執行標準：
　　設計規范：GB/T 12234
　　結構長度：GB/T 12221
　　連接法蘭：JB/T 79
　　試驗與檢驗：JB/T 9092
　　壓力- 溫度：GB/T 9131
　　產品標識：GB/T 12220

主要技術參數：

型號	PN	工作壓力/MPa	適用溫度/℃	適用介質
Z41T-10	10	1.0	≤200	水、蒸汽
Z41W-10	10	1.0	≤100	油品


主要零件材料：

型號	材料
	閥體、閥蓋、閘板	閥桿	密封面	填料
Z41T-10	灰鑄鐵	碳鋼	黃銅	油浸石棉填料
Z41W-10	灰鑄鐵	碳鋼	灰鑄鐵	油浸石棉填料


外形尺寸：

DN	L	D	D1	D2	b	H	H1	z×Φd	D0	重量/kg
50	180	160	125	100	20	286	345	4×Φ18	180	17
65	195	180	145	120	20	331	410	4×Φ18	180	22
80	210	195	160	135	22	375	470	4×Φ18	200	30
100	230	215	180	155	22	430	544	8×Φ18	200	35
125	255	245	210	185	24	523	660	8×Φ18	240	52
150	280	280	240	210	24	592	762	8×Φ23	240	70
200	330	335	295	265	26	772	993	8×Φ23	320	125
250	380	390	350	320	28	903	1176	12×Φ23	320	170
300	420	440	400	368	28	1043	1366	12×Φ23	400	226
350	450	500	460	428	30	1173	1540	16×Φ23	400	360
400	480	565	515	482	32	1245	1765	16×Φ25	500	444
450	510	615	565	532	32	1500	1970	20×Φ25	500	590
500	540	670	620	585	34	1780	2280	20×Φ25	720	740
600	600	780	725	685	36	2010	2620	20×Φ30	720	960
